主要特點：

在線測量，準確性高

信號響應速度快 不受其他成分氣體干擾 惡劣環境適應能力強

無背景氣體交叉吸收干擾

產品防爆技術參數為Ex db op is IIC T6 Gb 激光強度不超過10mW

主要內容：

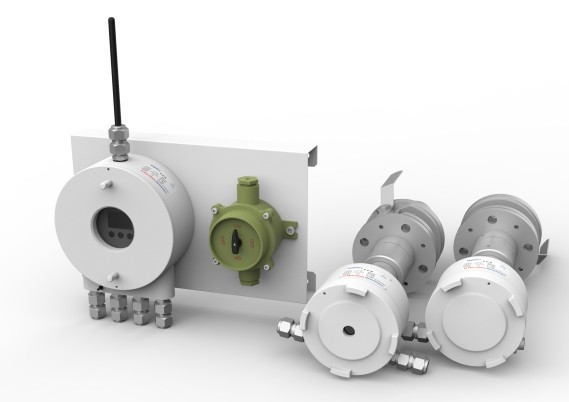

LG7100系統主體部分包括發射單元、接收單元和接線箱，安裝附件包括標定管、收發單元光路對準工裝、過程法蘭對準工裝等。

發射單元安裝在過程管道一側，包括人機界面、激光器及其驅動模塊、 中央處理模塊、 通訊模塊、 精密光學窗片、 連接部件等幾部 分。 發射單元處理芯片采用高性能DSP芯片， 具有強大的計算能 力，可快速完成一系列如平均，濾波，非線性擬合等數據處理過程， 最終穩定、準確的獲得待測氣體的濃度值。

接收單元安裝在過程管道的另一側，主要包括光電傳感器、信號處理模塊、精密光學窗片、連接部件等組成。主要功能是將光信號轉變?yōu)殡娦盘?，在經過簡單放大處理之后將數據通過電纜發送至中央處 理單元。

儀器提供RS485、4~20MA 和 GPRS(可選)端口，可將氣體濃度傳輸至DCS系統、環保數據采集系統等各種需要的場合。另外儀 器還提供待測氣體的溫度、壓力的 4~20MA輸入端口，用于氣體濃 度計算的補償，提高獲得結果的精確性。

技術參數：

線性誤差：≤±1%F.S.

量程漂移：≤±1%F.S./6個月 重復性：≤±1%F.S. 響應時間：≤1s（T90）

防爆等級：Ex db op is IIC T6 Gb 防護等級：IP66 安全等級：SIL2

模擬量輸出：2路4～20mA，隔離、最大負載750Ω

繼電器輸出：3路繼電器，規格24V，1A

模擬量輸入：2路4～20mA（用于溫度、壓力補償） 通訊接口：RS485/以太網 通訊協議：Modbus、TCP/IP

電源：24V DC (20～36 V DC)，可選220V AC

功耗：最大20W 吹掃氣體：(0.3～0.8)MPa凈化儀表空氣或工業氮氣（鏡片吹掃保護）。
